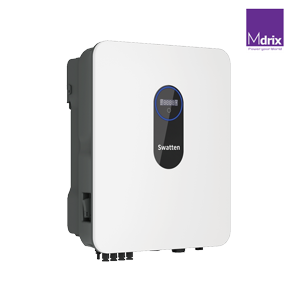

Dreiphasiger hochvolt hybrid Wechselrichter 6 kW Swatten
Art.-Nr. SWATSIH6KWTH · EAN SWATSIH6KWTH · Swatten
Preisinfo:
1 816,00 €
Listenpreis, exkl. Transport & USt.
Einige Vorzüge
- 2 MPPT und 2 Strings
- 250V extra niedrige Startspannung
- maximale Effizienz 98.2%
- dreiphasiger, asymmetrischer Ausgang bei 100% unsymmetrischer Last
- Back-up für das ganze Haus
- Back-up-Umschaltzeit unter 10 Millisekunden
- Fernwartung und Remote-Updates
- Druckguss-Design, lüfterlose Kühlung & geräuscharm
- mögliche Betriebsarten: Eigenstromerzeugung, Nulleinspeisung, VPP, batteriefrei, batterie- und netzunabhängig
Hier geht es direkt zum umfangreichen Swatten x Mdrix - Katalog!
| maximal empfohlene PV-Eingangsleistung [Wp] | 9.000 |
| maximale PV-Eingangsspannung [V] | 1.000 |
| PV-Nenneingangsspannung [V] | 600 |
| Start Spannung [V] | 250 |
| MPPT-Spannungsbereich [V] | 150-950 |
| Anzahl MPPT / Strings pro MPPT | 2 (1/1) | maximaler PV-Eingangsstrom [A] | 32 (16/16) |
| maximaler DC-Kurzschlussstrom [A] | 40 (20/20) |
| Akkumulator Typ | Lithium-Ionen-Batterie / LFP |
| Spannungsbereich des Akkumulators [V] | 150 - 600 |
| maximaler Ladestrom [A] abhängig vom angeschlossenen Akkublock |
30 |
| maximaler Entladestrom [A] abhängig vom angeschlossenen Akkublock |
30 |
| maximale Ladeleistung [W] | 9.000 |
| maximale Entladeleistung [W] | 7.200 |
| Nennausgangsleistung (Off-Grid-Modus) [W / VA] | 6.000 |
| Spitzenausgangsleistung (Off-Grid-Modus) [VA] | 7.200 für 5 Minuten 10.000 für 10 Sekunden |
| maximale Ausgangsleistung (On-Grid-Modus) [VA] | 6.600 |
| maximaler Ausgangsstrom (On-Grid-Modus) [A] | 10 |
| Backup - Umschaltzeit | <10 Millisekunden |
| Nennspannung [V] | 3/N/PE 220 / 380 (± 2%) 230 / 400 (± 2%) 240 / 415 (± 2%) |
| Frequenzbereich [Hz] | 50 / 60 (± 0.5%) |
| gesamte harmonische Verzerrung (Nennleistung, lineare Last) [%] |
< 2 |
| maximale AC-Eingangsleistung aus dem Netz [VA] | 15.000 |
| AC-Nennausgangsleistung [W] | 6.000 |
| maximale AC-Ausgangsleistung [VA] | 6.600 |
| AC-Nennausgangsstrom [A] | 9.1 |
| AC-Nennspannung [V] | 3/N/PE 220 / 380 230 / 400 240 / 415 |
| AC-Spannungsbereich [V] | 270 bis 480 |
| Netz-Nennfrequenz [Hz] | 50 / 60 |
| AC-Spannungsbereich [V] | 45 bis 55 / 55 bis 65 |
| gesamte harmonische Verzerrung (THD, Nennleistung) [%] |
< 3 |
| Leistungsfaktor bei Nennleistung | > 0.99 |
| regelbarer Leistungsfaktor | 0.8 voreilend bis 0.8 nacheilend |
| maximaler Wirkungsgrad [%] | 98.20 |
| europäischer Wirkungsgrad [%] | 97.50 |
| Parallelbetrieb möglich Konfiguration gemäß Handbuch notwendig! |
master-slave Modus |
| Überspannungsschutz | Type 2, DC und AC |
| Überspannungskategorie | DC: II und AC: III |
| Schutzklasse | Klasse I |
| Netzüberwachung | Ja |
| DC-Verpolungsschutz | Ja |
| Verpolungsschutz Batterieeingang | Ja |
| Isolationsüberwachung (LV) | Ja |
| AC-Kurzschlussschutz | Ja |
| Fehlerstromschutz | Ja |
| DC-Schalter (PV) | Ja |
| Überhitzungsschutz | Ja |
| AFCI (Lichtbogenfehler-Schutzschalter) | optional möglich |
| Bauform | transformatorlos |
| Schutzart | IP65 |
| Abmessung [mm] Breite x Höhe x Tiefe | 450 x 550 x 185 |
| Gewicht [kg] | 31 |
| Betriebstemperaturbereich | - 25°C bis + 60°C Leistungsreduktion über 45°C |
| Kühlmethode | natürliche Konvektion |
| zulässiger Bereich der relativen Luftfeuchtigkeit [%] | 0 bis 100 |
| maximale Betriebshöhe [m über NN] | 4.000 |
| Anzeige | LED |
| Kommunikation | RS485 / CAN / WLAN |
| DI / DO | DI x 1 / DO x 1 / DRM |
| DC-Anschlussart | MC 4 |
| Batterieanschlussart | MC 4 |
| AC-Anschlussart | Plug & Play-Stecker |
Dokumente & Downloads
Kurzanleitung für die Installation
technische Information
Systemschema
Broschüren
Kompatibilität
