SWATSIH10KWTHPro

SWATSIH10KWTHPro

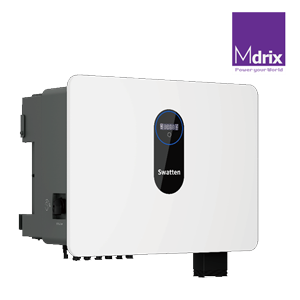

Dreiphasiger hochvolt hybrid Wechselrichter 10 kW PRO Swatten

PRO bedeutet mehr MPPT : 6 Strings

Einige Vorzüge
> 200% DC Überdimensionierung des DC-Eingangs
> dreiphasiger, asymmetrischer Ausgang bei 100% unsymmetrischer Last
> Back-up für das ganze Haus
> Back-up-Umschaltzeit unter 10 Millisekunden
> Unterstützung von Halbwellen- & Stoßlast
> Fernwartung und Remote-Updates
> Druckguss-Design, lüfterlose Kühlung & geräuscharm
> Unterstützt multiparallele Verbindung
> Unterstützt den einphasigen Leistungsausgangsmodus
> 100~800V großer Batteriespannungsbereich

maximal empfohlene PV-Eingangsleistung [Wp] 20.000
maximale PV-Eingangsspannung [V] 1.000
PV-Nenneingangsspannung [V] 650
Start Spannung [V] 250
MPPT-Spannungsbereich [V] 150-950
Anzahl MPPT / Strings pro MPPT 3 (2/1/1)
maximaler PV-Eingangsstrom [A] 64 (32/16/16)
maximaler DC-Kurzschlussstrom [A] 80 (40/20/20)

Akkumulator Typ Lithium-Ionen-Batterie / LFP
Spannungsbereich des Akkumulators [V] 100 - 800
maximaler Ladestrom [A]
abhängig vom angeschlossenen Akkublock
50
maximaler Entladestrom [A]
abhängig vom angeschlossenen Akkublock
50
maximale Ladeleistung [W] 15.000
maximale Entladeleistung [W] 10.000

Nennleistung (Off-Grid-Modus) [W / VA] 10.000
Spitzenausgangsleistung (Off-Grid-Modus) [VA] 12.600 für 5 Minuten
maximale Ausgangsleistung (On-Grid-Modus) [VA] 11.800
maximaler Ausgangsstrom (On-Grid-Modus) [A] 16.7
Backup - Umschaltzeit unter 10 Millisekunden
Nennspannung [V] 3/N/PE, 220 / 380; 230 / 400; 240 / 415 (± 2%)
Frequenzbereich [Hz] 50 / 60 (± 0.5%)
gesamte harmonishce Verzerrung
(THD, Nennleistung, lineare Last) [%]
2

maximale AC-Eingangsleistung aus dem Netz [VA] 43.000
AC-Nennausgangsleistung [W] 10.000
maximale AC-Ausgangsleistung [VA] 10.000
AC-Nennausgangsstrom [A] 15.2
AC-Nennspannung [V] 3/N/PE, 220 / 380; 230 / 400; 240 / 415
AC-Spannungsbereich [V] 270 bis 480
Netz-Nennfrequenz [Hz] 50 / 60
AC-Spannungsbereich [V] 45 bis 55 / 55 bis 65
gesamte harmonishce Verzerrung
(THD, Nennleistung) [%]
≤ 3 (bei Nennleistung)
Leistungsfaktor bei Nennleistung > 0.99
regelbarer Leistungsfaktor 0.8 voreilend bis 0.8 nacheilend

maximaler Wirkungsgrad [%] 98.00
europäischer Wirkungsgrad [%] 97.50

Parallelbetrieb möglich master-slave Modus
Konfiguration gemäß Handbuch notwendig!
Überspannungsschutz Type 2, DC und AC
Überspannungskategorie DC: II und AC: III
Schutzklasse Klasse I
Netzüberwachung Ja
DC-Verpolungsschutz Ja
Verpolungsschutz Batterieeingang Ja
Isolationsüberwachung Ja
AC-Kurzschlussschutz Ja
Fehlerstromschutz Ja
DC-Schalter (PV) Ja
Überhitzungsschutz Ja
AFCI (Lichtbogenfehler-Schutzschalter) optional möglich

Bauform transformatorlos
Schutzart IP66
Abmessung [mm] Breite x Höhe x Tiefe 615 x 465 x 255
Gewicht [kg] 35
Betriebstemperaturbereich - 25°C bis + 60°C
Leistungsreduktion über 45°C
Kühlmethode natürliche Konvektion
Geräusch [dB (A)] 35
zulässiger Bereich der relativen Luftfeuchtigkeit [%] 0 bis 100
maximale Betriebshöhe [m über NN] 2.000
Anzeige LED
Kommunikation RS485 x 2/ CAN x 2/ WLAN
DI / DO DI x 4 / DO x 2 / DRM
DC-Anschlussart MC 4 (PV Kabel maximal 6 mm²)
Batterieanschlussart MC 4 (PV maximal 6 mm²) und Plug & play Stecker(Batterie, maximal 10 mm²)
AC-Anschlussart OT-Klemmen (Netz / Backup maximal 26 mm²)
