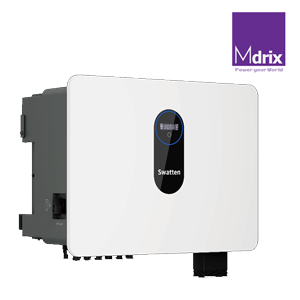

Dreiphasiger hochvolt hybrid Wechselrichter 25 kW Swatten
Art.-Nr. SWATSIH25KWTH · EAN SWATSIH25KWTH · Swatten
Preisinfo:
3 576,00 €
Listenpreis, exkl. Transport & USt.
Einige Vorzüge
- 3 MPPT und 6 Strings
- 250V extra niedrige Startspannung
- maximale Effizienz 98.2%
- dreiphasiger, asymmetrischer Ausgang bei 100% unsymmetrischer Last
- Back-up für das ganze Haus
- Back-up-Umschaltzeit unter 10 Millisekunden
- Fernwartung und Remote-Updates
- Druckguss-Design, lüfterlose Kühlung & geräuscharm
- mögliche Betriebsarten: Eigenstromerzeugung, Nulleinspeisung, VPP, batteriefrei, batterie- und netzunabhängig
Hier geht es direkt zum umfangreichen Swatten x Mdrix - Katalog!
| maximal empfohlene PV-Eingangsleistung [Wp] | 50.000 |
| maximale PV-Eingangsspannung [V] | 1.000 |
| PV-Nenneingangsspannung [V] | 650 |
| Start Spannung [V] | 250 |
| MPPT-Spannungsbereich [V] | 150-950 |
| Anzahl MPPT / Strings pro MPPT | 3 (2/2/2) |
| maximaler PV-Eingangsstrom [A] | 96 (32/32/32) |
| maximaler DC-Kurzschlussstrom [A] | 120 (40/40/40) |
| Akkumulator Typ | Lithium-Ionen-Batterie / LFP |
| Spannungsbereich des Akkumulators [V] | 100 - 800 |
| maximaler Ladestrom [A] abhängig vom angeschlossenen Akkublock |
60 |
| maximaler Entladestrom [A] abhängig vom angeschlossenen Akkublock |
60 |
| maximale Ladeleistung [W] | 30.000 |
| maximale Entladeleistung [W] | 25.000 |
| Nennleistung (Off-Grid-Modus) [W / VA] | 25.000 |
| Spitzenausgangsleistung (Off-Grid-Modus) [VA] | 36.500 für 10 Sekunden |
| maximale Ausgangsleistung (On-Grid-Modus) [VA] | 55.000 |
| maximaler Ausgangsstrom (On-Grid-Modus) [A] | 3 x 80 |
| Backup - Umschaltzeit | unter 10 Millisekunden |
| Nennspannung [V] | 3/N/PE 220 230 240 |
| Frequenzbereich [Hz] | 50 / 60 (± 0.5%) |
| gesamte harmonishce Verzerrung (THD, Nennleistung, lineare Last) [%] |
2 |
| maximale AC-Eingangsleistung aus dem Netz [VA] | 55.000 |
| AC-Nennausgangsleistung [W] | 25.000 |
| maximale AC-Ausgangsleistung [VA] | 25.000 |
| AC-Nennausgangsstrom [A] | 37.9 |
| AC-Nennspannung [V] | 3/N/PE 220 / 380 230 / 400 240 / 415 |
| AC-Spannungsbereich [V] | 270 bis 480 |
| Netz-Nennfrequenz [Hz] | 50 / 60 |
| AC-Spannungsbereich [V] | 45 bis 55 / 55 bis 65 |
| gesamte harmonishce Verzerrung (THD, Nennleistung) [%] |
< 3 (bei Nennleistung) |
| Leistungsfaktor bei Nennleistung | > 0.99 |
| regelbarer Leistungsfaktor | 0.8 voreilend bis 0.8 nacheilend |
| maximaler Wirkungsgrad [%] | 98.20 |
| europäischer Wirkungsgrad [%] | 97.80 |
| Parallelbetrieb möglich | master-slave Modus Konfiguration gemäß Handbuch notwendig! |
| Überspannungsschutz | Type 2, DC und AC |
| Überspannungskategorie | DC: II und AC: III |
| Schutzklasse | Klasse I |
| Netzüberwachung | Ja |
| DC-Verpolungsschutz | Ja |
| Verpolungsschutz Batterieeingang | Ja |
| Isolationsüberwachung | Ja |
| AC-Kurzschlussschutz | Ja |
| Fehlerstromschutz | Ja |
| DC-Schalter (PV) | Ja |
| Überhitzungsschutz | Ja |
| AFCI (Lichtbogenfehler-Schutzschalter) | optional möglich |
| Bauform | transformatorlos |
| Schutzart | IP66 |
| Abmessung [mm] Breite x Höhe x Tiefe | 615 x 465 x 255 |
| Gewicht [kg] | 38 |
| Betriebstemperaturbereich | - 25°C bis + 60°C Leistungsreduktion über 45°C |
| Kühlmethode | Kühlung über Lüfter |
| Geräusch [dB (A)] | 55 |
| zulässiger Bereich der relativen Luftfeuchtigkeit [%] | 0 bis 100 |
| maximale Betriebshöhe [m über NN] | 2.000 |
| Anzeige | LED |
| Kommunikation | RS485 x 2/ CAN x 2/ WLAN |
| DI / DO | DI x 4 / DO x 2 / DRM |
| DC-Anschlussart | MC 4 (PV Kabel maximal 6 mm²) |
| Batterieanschlussart | MC 4 (PV maximal 6 mm²) und Plug & play Stecker (Batterie, maximal 10 mm²) |
| AC-Anschlussart | OT-Klemmen (Netz / Backup maximal 26 mm²) |
