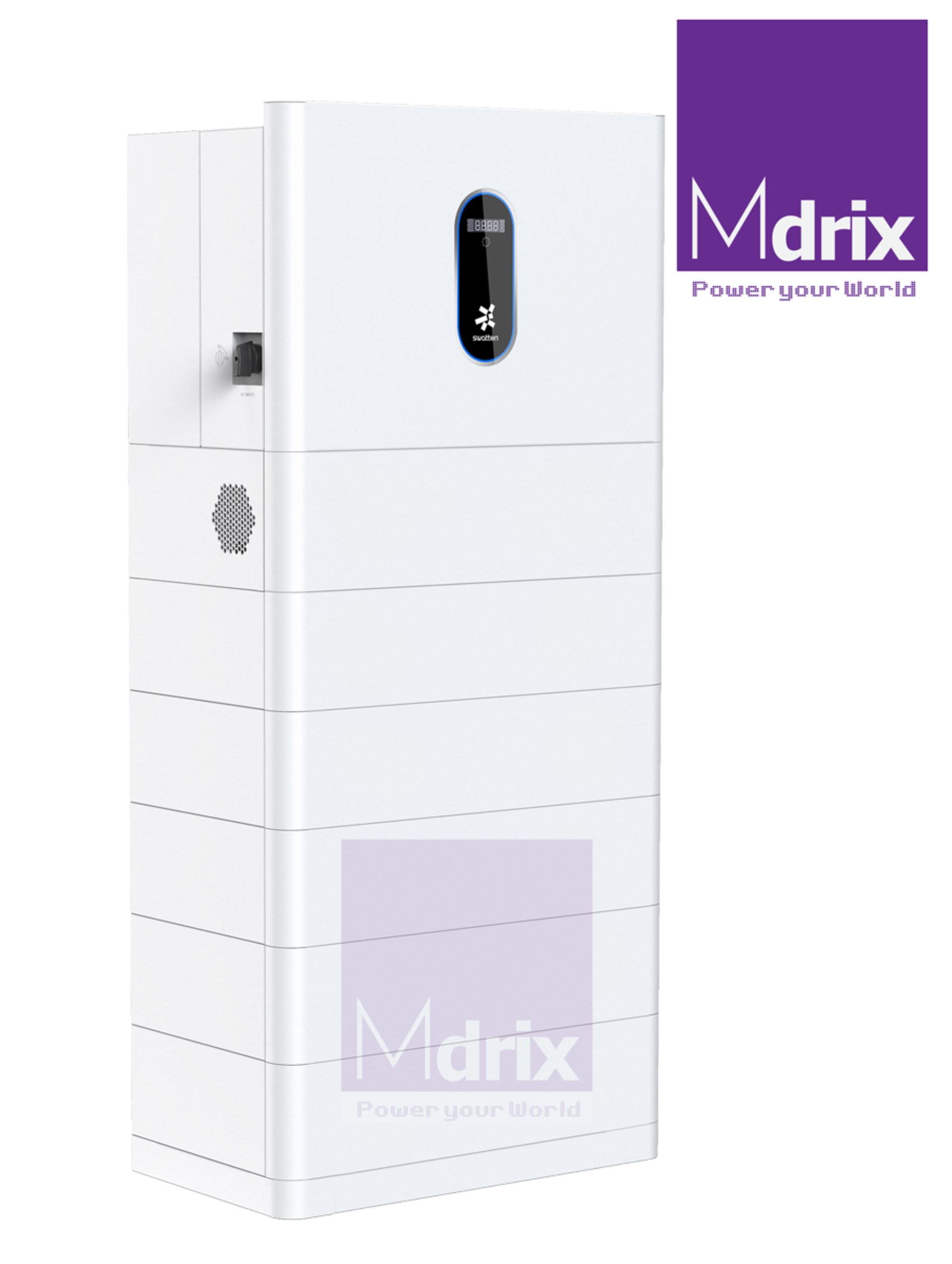

All in one dreiphasiger HV hybrid Wechselrichter 5 kW Swatten
Art.-Nr. SWATAIOSIH5KWTH · EAN SWATAIOSIH5KWTH · Swatten
Preisinfo:
2 280,00 €
Listenpreis, exkl. Transport & USt.
Dieser Wechselrichter kann mit 3 bis zu 8 Stück Akkublöcken zu je 3.20 kWh ausgestattet werden.
Bitte beachten Sie dies bei der Auswahl der Akkublöcke!
Einige Vorzüge
- 2 MPPT und 2 Strings
- 180V extra niedrige Startspannung
- maximale Effizienz 98%
- maximaler Lade- & Entladestrom der Systemakkus: 30 A
- dreiphasiger, asymmetrischer Ausgang bei 100% unsymmetrischer Last
- Back-up für das ganze Haus
- Back-up-Umschaltzeit unter 10 Millisekunden
- Fernwartung und Remote-Updates
- Druckguss-Design, lüfterlose Kühlung & geräuscharm
- mögliche Betriebsarten: Eigenstromerzeugung, Nulleinspeisung, VPP, batteriefrei, batterie- und netzunabhängig
Für ein komplettes Set benötigen Sie:
| Produkt | min | max |
Inverter SWATAIOSIHXXXX |
1 | 1 |
 Akkus |
3 | 8 |
Mounting Base |
1 | 1 |
 Optionale Ladeeinheit für Elektrofahrzeuge |
1 | 1 |
Hier geht es direkt zum umfangreichen Swatten x Mdrix - Katalog!
| maximal empfohlene PV-Eingangsleistung [Wp] | 7.500 |
| maximale PV-Eingangsspannung [V] | 1.000 |
| PV-Nenneingangsspannung [V] | 600 |
| Start Spannung [V] | 180 |
| MPPT-Spannungsbereich [V] | 150 bis zu 950 |
| Anzahl MPPT / Strings pro MPPT | 2 (1/1) | maximaler PV-Eingangsstrom [A] | 32 (16/16) |
| maximaler DC-Kurzschlussstrom [A] | 40 (20/20) |
| Akkumulator Typ | Lithium-Ionen-Batterie / LFP |
| maximaler Ladestrom [A] | 30 |
| maximaler Entladestrom [A] | 30 |
| Nennspannungsbereich des Akkumulators [V] | 192 bis zu 512 (64 je Modul) |
| Nennkapazitätsbereich [kWh] abhängig von den angeschlossenen Akkumodulen |
9.6 bis zu 25.6 (3.2 kWh / 50 Ah je Modul) |
| Anzahl anschließbarer Akkumodule [Stk.] | 3 bis zu 8 |
| maximale Ladeleistung [W] | 7.500 |
| maximale Entladeleistung [W] | 6.000 |
| Nennausgangsleistung (On-Grid-Modus) [W / VA] | 5.000 |
| Spitzenausgangsleistung (On-Grid-Modus) [VA] | 6.000 für 5 Minuten 10.000 für 10 Sekunden |
| maximale Ausgangsleistung (On-Grid-Modus) [VA] | 5.500 |
| maximaler Ausgangsstrom (On-Grid-Modus) [A] | 8.4 |
| Backup - Umschaltzeit | < 10 Millisekunden |
| Nennspannung [V] | 3/N/PE 220 / 380 (± 2%) 230 / 400 (± 2%) 240 / 415 (± 2%) |
| Frequenzbereich [Hz] | 50 / 60 (± 0.5%) |
| gesamte harmonische Verzerrung (Nennleistung, lineare Last) [%] |
< 2 |
| maximale AC-Eingangsleistung aus dem Netz [VA] | 12.500 |
| AC-Nennausgangsleistung [W] | 5.000 |
| maximale AC-Ausgangsleistung [VA] | 5.500 |
| AC-Nennausgangsstrom [A] | 8.4 |
| AC-Nennspannung [V] | 3/N/PE 220 / 380 230 / 400 240 / 415 |
| AC-Spannungsbereich [V] | 270 bis 480 |
| Netz-Nennfrequenz [Hz] | 50 / 60 |
| AC-Spannungsbereich [V] | 45 bis 55 / 55 bis 65 |
| gesamte harmonische Verzerrung (THD, Nennleistung) [%] |
< 3 |
| Leistungsfaktor bei Nennleistung | > 0.99 |
| regelbarer Leistungsfaktor | 0.8 voreilend bis 0.8 nacheilend |
| maximaler Wirkungsgrad [%] | 98.00 |
| europäischer Wirkungsgrad [%] | 97.20 |
| Parallelbetrieb möglich Konfiguration gemäß Handbuch notwendig! |
master-slave Modus |
| Überspannungsschutz | Type 2, DC und AC |
| Überspannungskategorie | DC: II und AC: III |
| Schutzklasse | Klasse II |
| Netzüberwachung | Ja |
| DC-Verpolungsschutz | Ja |
| Verpolungsschutz Batterieeingang | Ja |
| Isolationsüberwachung (LV) | Ja |
| AC-Kurzschlussschutz | Ja |
| Fehlerstromschutz | Ja |
| DC-Schalter (PV) | Ja |
| Überhitzungsschutz | Ja |
| AFCI (Lichtbogenfehler-Schutzschalter) | optional möglich |
| Bauform | transformatorlos |
| Schutzart | IP65 |
| Abmessung [mm] Breite x Höhe x Tiefe | 640 x 1012 x 360 (mit 3 Akkumodulen) |
| Gewicht [kg] | 145 (mit 3 Akkumodulen) |
| Betriebstemperaturbereich | - 25°C bis + 60°C Leistungsreduktion über 45°C |
| Kühlmethode | natürliche Konvektion |
| zulässiger Bereich der relativen Luftfeuchtigkeit [%] | 5 bis 95 |
| maximale Betriebshöhe [m über NN] | 2.000 |
| Anzeige | LED |
| Kommunikation | RS485 / CAN / WLAN |
| DI / DO | DI x 1 / DO x 1 / DRM |
| DC-Anschlussart | MC 4 |
| Batterieanschlussart | MC 4 |
| AC-Anschlussart | Plug & Play-Stecker |
